Innovatief systeem van kant-en-klare klinkerplaten

Robuust en indrukwekkend

Een gevelbekleding van klinker die de muren effectief isoleert.

ISO-KLINK-PUR

Ons systeem kan worden toegepast op zowel vlakke als verticale wanden, zowel op nieuwe als gerenoveerde gebouwen. De afzonderlijke elementen worden op maat gemaakt, rekening houdend met de afmetingen van het gebouw, de dikte van de isolatielaag, de grootte van de klinkerplaten, evenals hun textuur en kleur.

De klinkerplaten zijn duurzaam verzonken in een stijve plaat gemaakt van polyurethaanschuim, waardoor de voorgemonteerde elementen direct op de gebouwwand kunnen worden geïnstalleerd. Dit vergemakkelijkt en versnelt de installatie van de klinkergevel.

Ontdek de specificaties. Download de montagehandleiding

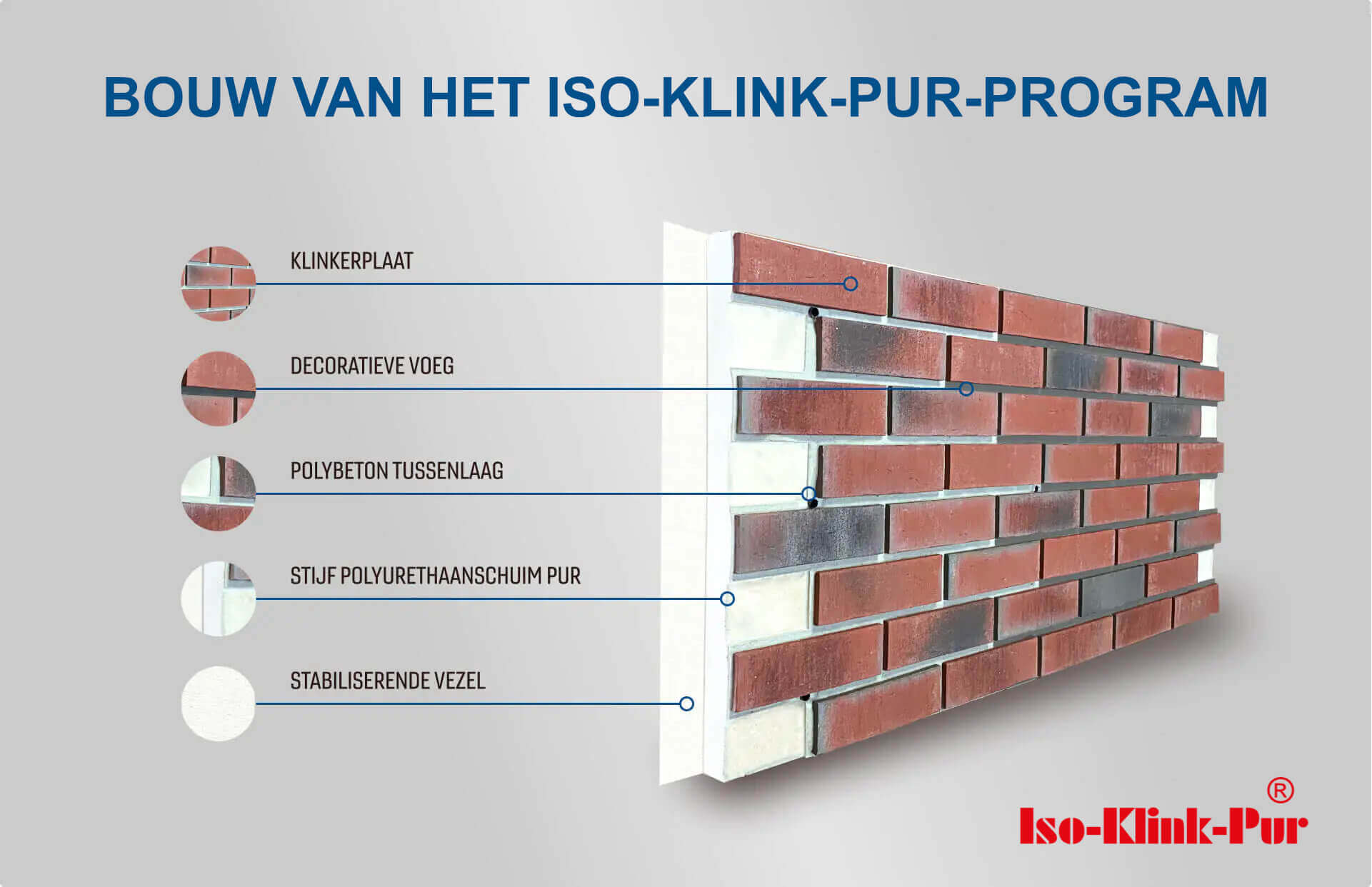

De ISO-KLINK-PUR thermisch isolerende gevelsystemen bestaan uit kant-en-klare gevelelementen, bestaande uit klinkerplaten die permanent (tijdens het productieproces) zijn verzonken in een stijve plaat van polyurethaanschuim.

De platen worden rechtstreeks op de gebouwwand gemonteerd met behulp van plugankers, en de voegen tussen de platen worden afgedicht met montageschuim. Nadat alle elementen zijn gemonteerd, worden de velden tussen de klinkerplaten opgevuld met decoratieve voeg. Een aantrekkelijke uitstraling van het gebouw wordt bereikt door de juiste kleur en textuur van de gevel te kiezen.

 TOEPASSING VAN HET SYSTEEM

Het systeem is geschikt voor het effectief isoleren van wanden en tegelijkertijd het verkrijgen van een solide en indrukwekkende klinkergevel met een baksteenstructuur. Het kan worden toegepast op zowel vlakke als verticale wanden, zowel op nieuwe als gerenoveerde gebouwen. Het systeem wordt sinds 1996 in Polen geproduceerd. De afzonderlijke elementen worden op maat gemaakt, rekening houdend met de afmetingen van het gebouw, de dikte van de isolatielaag, de grootte van de klinkerplaten, evenals hun textuur en kleur.

Dragende constructies, ook wel “traditioneel” genoemd

Het systeem wordt toegepast op betonnen muren, holle of massieve blokken, betongranulaat, holle kleiblokken, volle bakstenen, enz. De montage van de systeemelementen is perfect aangepast aan deze materialen.

Houten skeletconstructies

Het systeem wordt toegepast op betonnen muren, holle of massieve blokken, betongranulaat, holle kleiblokken, volle bakstenen, enz. De montage van de systeemelementen is perfect aangepast aan deze materialen.

Metalen skeletconstructies

Het systeem kan worden toegepast op gebouwen of delen van gevels die zijn gemaakt van een metalen skeletconstructie. Het externe deel kan bestaan uit CTBX multiplex of houtvezelcementplaten. De installatie moet overeenkomen met dezelfde richtlijnen als voor houtskeletconstructies. De buitenwand kan ook van het BAC-STAL type zijn. De platen worden bevestigd met speciale schroeven die zijn aangepast aan een dergelijke dragende constructie.



MONTAGE STAPPEN

STAP VOOR STAP

HEB JE VRAGEN? WIL JE MEER INFORMATIE? GA NAAR ONZE MONTAGEPAGINA
MEER INFORMATIE VERKRIJGEN

VOORDELEN VAN HET GEBRUIK VAN

HET ISO-KLINK-PUR SYSTEEM

Gebruikte materialen garanderen hoge kwaliteit, duurzaamheid en unieke elegantie gedurende vele jaren, zonder de noodzaak van kostbare renovaties.
Eenvoudige en snelle installatie - installatiewerkzaamheden kunnen worden uitgevoerd door personen zonder ervaring in het leggen van klinkers.
Mogelijkheid om het systeem het hele jaar door te installeren, ongeacht de temperatuur en omgevingsomstandigheden.
Zeer goede thermische isolatie-eigenschappen die de bekende en veelgebruikte materialen in termen van prestaties overtreffen.
Geen zoutuitbloeiingen op de klinkerplaten.
Zeer goede diffusie-eigenschappen, waardoor de muren kunnen ademen.

A. Algemene systeemparameters:

  • fmetingen van de hoofdplaten: NF: 1383 x 666 mm, RF: 1255 x 690 mm, WDF: 1245 x 704 mm, DF: 1390 x 705 mm, RF: 1383 x 690 mm.
  • Afmetingen van de hoekstukken: 240 x 240 mm, 240 x 105 mm
  • Dikte van de isolatielaag: vanaf 31 mm (afhankelijk van constructieve behoeften)
  • Dikte van de tussenlaag: 3 – 5 mm Dikte van de sierlaag: 17 mm
  • Iso-Klink-Pur-plaat: 0,98 mm
  • Gewicht van de hoofdplaat: 25 – 30 kg (afhankelijk van de plaatdikte en het type tegel)

B. Algemene parameters van de gebruikte materialen:

  • Bekledingsbakstenen van Feldhaus – Klinker GmbH, afmetingen: volgens de verklaring van de fabrikant
  • Waterabsorptie: 2-18% Vorstbestendig: ja
  • Plaat van polyurethaanschuim IRPUR E – 2450 A zonder freon, met HCFC 141b als schuimmiddel Warmtegeleidingscoëfficiënt: λ = 0,025 W / m K Dampdoorlatendheid μ: 30 ÷ 60 Dichtheid: 49 ÷ 54 kg / m³
  • Tussenlaag (kwartsaggregaat, ook bekend als microbeton)
  • Stabilisator voor plaatvlakheid (glasvezelnet)

C. Brandgedragclassificatie

NIET-BRANDVOORTPLANTEND SYSTEEM (zelfdovend schuim)

D. D. Toestemmingen voor gebruik in de bouw

Hygiënische goedkeuring van het Nationaal Instituut voor Hygiëne (PZH), nr. HK/B/0815/01/2004
Poolse norm PN-EN 13165
Conformiteitsverklaring
Brandclassificatie 01513/18/Z00NZP

Let op:

De voegbreedte tussen de bekledingsbakstenen is nauw verbonden met de afmetingen van de tegels. Vanwege dimensionale toleranties van de tegels kunnen de voegen variëren van 10 ÷ 17 mm. De theoretische maat is 14 mm.





Expansiekamer (injectiekamer voor montagepiankschuim) De injectiekamer voorkomt thermische bruggen en infiltratie. De afdichting tussen aangrenzende platen wordt bereikt door de injectiekamer te vullen met montagepiankschuim.

Aangrenzende platen worden als het ware aan elkaar gelast. Het gebruik van de injectiekamer compenseert oneffenheden in de ondergrond en voorkomt mogelijke schade door trillingen. De minimale omgevingstemperatuur tijdens het injecteren van het schuim mag niet lager zijn dan -10°C.

Het systeem beschermt tegen mogelijke thermische bruggen tussen de platen en zorgt voor uitstekende afdichting van de gevels. De expansiekamer is ontworpen en gemaakt om overtollig injectieschuim naar de muur te laten stromen (schuine randen aan de achterkant van de plaat). Dit biedt een extra voordeel - een extra verbinding die de bevestiging verbetert.

Bewaar de platen op pallets, op een vlakke en horizontale ondergrond.

  • Leg maximaal 20 ÷ 30 hoofdplaten en 40 ÷ 100 hoekplaten op één pallet.
  • Gewicht van een pallet met hoofdplaten ~ 500 ÷ 800 kg
  • Gewicht van een pallet met hoekplaten ~ 400 ÷ 800 kg
  • Bedek de gestapelde platen op de pallet met folie die geen ultraviolette straling doorlaat.



  • Leg de laatste plaat zo neer dat het oppervlak van de gevelplaten naar buiten gericht is.
  • Plaats de pallets met platen zodanig dat het etiket leesbaar is en de inhoud herkenbaar is.
  • Stapel nooit pallets op elkaar.
  • Vermijd langdurige blootstelling aan zonlicht en water.
  • Bescherm de benodigdheden (lijm, voegmiddel, montagepiankschuim) tegen vorst en vocht, en vermijd directe warmtebronnen.
