Innovatives Fertigklinkerplatten-System

Solide und beeindruckend

Klinkerfassade, die die Wände effektiv isoliert.

ISO-KLINK-PUR

Unser System kann sowohl für ebene als auch für vertikale Wände sowohl bei Neubauten als auch bei Renovierungen eingesetzt werden. Die einzelnen Elemente werden nach individueller Bestellung angefertigt und berücksichtigen die Gebäudeabmessungen, die Dicke der Isolationsschicht, die Größe der Klinkerplatten sowie ihre Textur und Farbe.

Die dauerhaft in eine starre Platte aus Polyurethanschaum eingebetteten Fliesen ermöglichen die direkte Montage von Fertigelementen an den Gebäudewänden. Dadurch wird die Errichtung einer Klinkerfassade erleichtert und beschleunigt.

Erfahren Sie mehr über die Parameter Laden Sie die Montageanleitung herunter

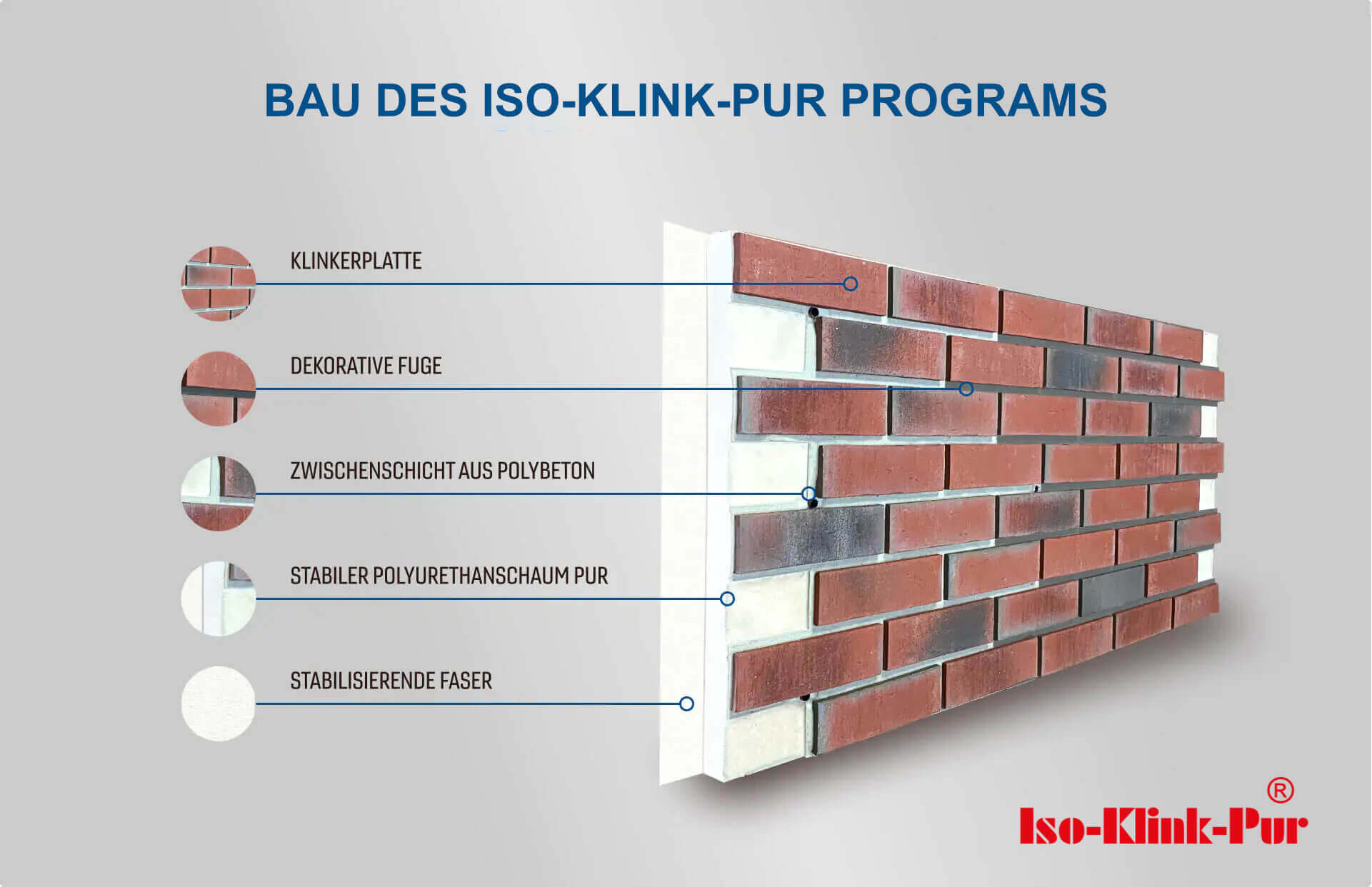

Die ISO-KLINK-PUR Wärmedämm-Fassadensysteme bestehen aus vorgefertigten Fassadenelementen, die dauerhaft in (im Produktionsprozess) starre Platten aus Polyurethanschaum eingebettete Klinkerplatten enthalten.

Die Platten werden direkt an den Gebäudewänden mit Dübeln befestigt, und die Verbindungsstellen der Platten werden mit Montageschaum abgedichtet. Nach der Montage aller Elemente wird der Raum zwischen den Klinkerplatten mit einer dekorativen Fuge gefüllt. Ein attraktives Erscheinungsbild des Gebäudes wird durch die Auswahl der richtigen Farbe und Textur der Fassade erzielt.
.

 ANWENDUNG DES SYSTEMS

Das System isoliert die Wände effektiv und ermöglicht gleichzeitig eine solide und beeindruckende Klinkerfassade mit einer Ziegelstruktur. Es wird für ebene und vertikale Wände sowohl bei Neubauten als auch bei Renovierungen eingesetzt. Das System wird seit 1996 in Polen hergestellt: Die einzelnen Elemente werden nach individueller Bestellung angefertigt und berücksichtigen die Gebäudeabmessungen, die Dicke der Isolationsschicht, die Größe der Klinkerplatten sowie ihre Textur und Farbe.

Tragkonstruktionen „traditionell“

Das System wird für Beton-, Hohlblock- oder Vollblockmauerwerke, Betongranulat, Hohlblockziegel, Vollziegel usw. verwendet. Die Montage der Systemelemente ist perfekt auf diese Materialien abgestimmt.

Tragkonstruktionen „Holzskelettbauweise“

Das System wird für Beton-, Hohlblock- oder Vollblockmauerwerke, Betongranulat, Hohlblockziegel, Vollziegel usw. verwendet. Die Montage der Systemelemente ist perfekt auf diese Materialien abgestimmt.

Tragkonstruktionen „Metallskelettbauweise“

Das System kann sowohl auf Gebäuden als auch auf Teilen der Fassade aus Metallskelettkonstruktionen angewendet werden. Der äußere Teil kann aus CTBX-Sperrholz oder HOLZ-ZEMENT-Platten bestehen. Die Montage sollte gemäß den gleichen Empfehlungen wie bei einer Holzskelettwand erfolgen. Die Außenwand kann auch vom BAC-STAL-Typ sein. Die Platten werden mit speziellen Schrauben befestigt, die an diese Art von Tragkonstruktion angepasst sind.



MONTAGESCHRITTE

SCHRITT FÜR SCHRITT

HABEN SIE FRAGEN? MÖCHTEN SIE MEHR ERFAHREN? BESUCHEN SIE UNSERE MONTAGESEITE
ERFAHRE MEHR

VORTEILE DER VERWENDUNG

DES ISO-KLINK-PUR SYSTEMS

Die verwendeten Materialien gewährleisten jahrelange hohe Qualität, Haltbarkeit und einzigartige Eleganz, ohne dass teure Renovierungen erforderlich sind.
Einfache und schnelle Montage - Montagearbeiten können von Personen ohne Erfahrung in der Verlegung von Klinker durchgeführt werden.
Möglichkeit der ganzjährigen Montage des Systems, unabhängig von Temperatur und Umgebung.
Sehr gute thermische Isoliereigenschaften, die die bisher bekannten und weit verbreiteten Materialien deutlich übertreffen.
Keine Ausblühungen auf den Klinkerplatten.
Sehr gute diffusionsfähige Eigenschaften, so dass die Wände atmen können.

A. Allgemeine Systemparameter:

  • Abmessungen der Hauptplatten: NF: 1383 x 666 mm, RF: 1255 x 690 mm, WDF: 1245 x 704 mm, DF: 1390 x 705 mm, RF: 1383 x 690 mm.
  • Abmessungen der Eckplatten: 240 x 240 mm, 240 x 105 mm
  • Dicke der Isolationsschicht: ab 31 mm (abhängig von den konstruktiven Anforderungen)
  • Dicke der Zwischenschicht: 3-5 mm Dicke der Decklackschicht: 17 mm
  • Iso-Klink-Pur-Platte: 0,98 mm
  • Gewicht der Hauptplatte: 25-30 kg (abhängig von der Plattendicke und -art)

B. Allgemeine Parameter der verwendeten Materialien:

  • Verblendklinkerplatten von Feldhaus – Klinker GmbH Abmessungen: gemäß Herstellerangaben
  • Wasseraufnahme: 2-18 % Frostbeständigkeit: Ja
  • Polyurethanschaumplatte IRPUR E – 2450 A ohne Freon, mit Treibmittel HCFC 141b Wärmeleitfähigkeitskoeffizient: λ = 0,025 W / mK Wasserdampfdurchlässigkeit μ: 30 ÷ 60 Dichte: 45 ÷ 47 kg / m³
  • Zwischenschicht (quarzgebundener Mikrobeton)
  • Plattenebenheitsstabilisator (Glasfaservlies)

C. Brandverhalten

NICHT ENTFLAMMBARES SYSTEM (selbstlöschender Schaum)

D. Zulassungen für den Einsatz im Bauwesen

HYGIENEATTEST PZH Nr. HK/B/0815/01/2004
POLNISCHE NORM PN-EN 13165
Konformitätserklärung
Brandschutzklasse 01513/18/Z00NZP

Achtung:

Die Fugenbreite zwischen den Klinkerplatten hängt eng mit den Abmessungen der Platten zusammen. Aufgrund der dimensional toleranzen der Platten können sich die Fugenbreiten zwischen 10 ÷ 17 mm bewegen. Die theoretische Größe beträgt 14 mm.





Die Spülschaumkammer (Montageschaum-Injektionskammer) verhindert das Auftreten von Kältebrücken und Infiltrationen. Die Dichtheit zwischen benachbarten Platten wird durch das Befüllen der Injektionskammer mit Montageschaum erreicht.


Die benachbarten Platten sind miteinander verbunden, als wären sie verschweißt. Das Prinzip der Verwendung der Injektionskammer gleicht Unebenheiten des Untergrunds aus und verhindert mögliche Schäden durch Vibrationen. Die minimale Umgebungstemperatur während des Einspritzens des Schaums sollte nicht unter -10 °C liegen.


Das System schützt vor potenziellen Kältebrücken zwischen den Platten und versiegelt die Fassaden ausgezeichnet. Die Spülschaumkammer wurde so konzipiert und hergestellt, dass überschüssiger Montageschaum in Richtung der Wand ausfließen kann (schräge Kanten auf der Rückseite der Platte). Dies bietet einen weiteren Vorteil - eine zusätzliche Verbindung, die die Befestigung verbessert.

Platten auf Paletten lagern, auf einer flachen und horizontalen Oberfläche.

  • Maximal 20-30 Hauptplatten und 40-100 Eckplatten auf einer Palette anordnen.
  • Gewicht einer Palette mit Hauptplatten ~ 500-800 kg
  • Gewicht einer Palette mit Eckplatten ~ 400-800 kg
  • Die auf Paletten gestapelten Platten mit UV-undurchlässiger Folie umwickeln.
  • Die letzte Platte so anordnen, dass die Struktur der Fassadenfliesen nach außen zeigt.
  • Paletten mit Platten so anordnen, dass das Etikett lesbar ist und der Inhalt erkannt werden kann.
  • Paletten niemals übereinander stapeln.
  • Langzeitwirkung von Sonnenstrahlung und Wasser vermeiden.
  • Das Zubehör (Klebstoff, Fugenmasse, Montageschaum) vor Frost und Feuchtigkeit schützen und direkte Wärmequellen vermeiden.
