Innowacyjny system gotowych płyt klinkierowych

Solidna i efektowna

elewacja klinkierowa, która skutecznie ociepla ściany

ISO-KLINK-PUR

Zastosujesz nasz system na ściany płaskie i pionowe, zarówno na budynkach nowych jak i odnawianych. Poszczególne elementy wytwarzane są na indywidualne zamówienie uwzględniające: wymiary budynku, grubość warstwy izolacyjnej, rozmiar płytek klinkierowych oraz ich fakturę i kolorystykę.

Płytki zatopione trwale w sztywną płytę wykonaną z pianki poliuretanowej pozwalają na montowanie gotowych elementów bezpośrednio do ścian budynku. Ułatwia i przyspiesza to powstawanie elewacji klinkierowej.

Poznaj parametry Pobierz kartę montażu

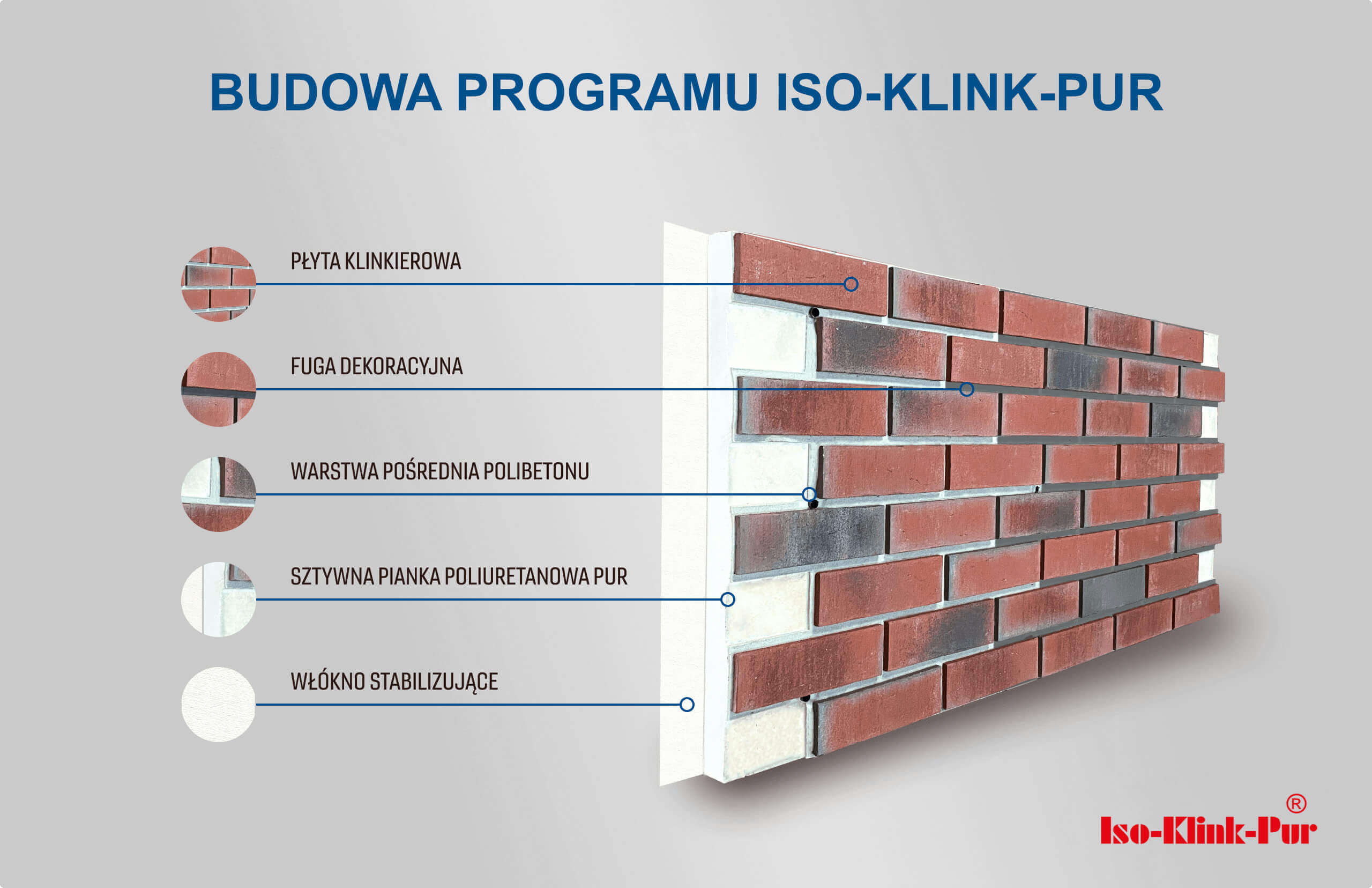

Termoizolacyjne Systemy Elewacyjne ISO – KLINK – PUR to gotowe elementy elewacyjne, złożone z płytek klinkierowych zatopionych trwale (w procesie produkcji) w sztywną płytę wykonaną z pianki poliuretanowej.

Płyty montowane są bezpośrednio na ścianach budynku za pomocą kołków rozporowych, a miejsca połączeń płyt uszczelniane pianką montażową. Po zamontowaniu wszystkich elementów – pola między płytkami klinkierowymi wypełnia się fugą dekoracyjną. Atrakcyjny wygląd budynku uzyskujemy dobierają odpowiedni kolor i fakturę elewacji.

PRZEZNACZENIE SYSTEMU

System skutecznie ociepla ściany pozwalając jednocześnie uzyskać solidną i efektowną elewację klinkierową ułożoną w fakturę murową. Stosuje się na ściany płaskie i pionowe, zarówno na budynkach nowych jak i odnawianych.System produkowany jest w Polsce od 1996r:Poszczególne elementy wytwarzane są na indywidualne zamówienie uwzględniające: wymiary budynku, grubość warstwy izolacyjnej, rozmiar płytek klinkierowych oraz ich fakturę i kolorystykę.

Konstrukcje nośne zwane „tradycyjnymi”

System stosuje się na konstrukcje murowane z betonu, bloków pustych lub pełnych, granulatów betonowych; bloków pustych z gliny; pełnych cegieł itp. Montaż elementów systemu jest doskonale dostosowany do tych materiałów.

Konstrukcje nośne „szkieletowe drewniane”

Konstrukcje nośne „szkieletowe metalowe”

System może być stosowany na budynkach lub na części elewacji wykonanych z konstrukcji szkieletowej metalowej. Część zewnętrzna może składać się ze sklejki CTBX lub z płyt DREWNIANO-CEMENTOWYCH. Montaż całości powinien być zgodny z tymi samymi zaleceniami, co na konstrukcji szkieletowej z drewna. Ściana zewnętrzna może również być typu BAC-STAL. Płyty mocuje się za pomocą specjalnych śrub, dostosowanych do takiej konstrukcji nośnej.

ETAPY MONTAŻU

KROK PO KROKU

umiejscowienie płyty na ścianie

nałożenie pianki niskoprężnej

tuleja do prawidłowego umieszczenia koła

usadowienie
kołka z wkrętem

przykręcenie wkrętu

przyklejenie płytki klinkierowej

uzupełnienie fugi

gotowa
ściana

MASZ PYTANIA? CHCESZ DOWIEDZIEĆ SIĘ WIĘCEJ? PRZEJDŹ NA STRONĘ O MONTAŻU NASZEGO SYSTEMU

DOWIEDZ SIĘ WIĘCEJ

KORZYŚCI ZE STOSOWANIA

SYSTEMU ISO-KLINK-PUR

Użyte materiały gwarantują wysoką jakość, trwałość i niepowtarzalną elegancję na wiele lat, bez konieczności prowadzenia kosztownych remontów.

Prosty i szybki montaż - prace montażowe mogą wykonywać osoby nie posiadające doświadczenia w układaniu klinkieru.

Możliwość montażu systemu przez cały rok, niezależnie od temperatury i otoczenia.

Bardzo dobre właściwości termoizolacyjne, zdecydowanie przewyższające parametrami dotychczas znane i powszechnie stosowane materiały.

Brak występowania wykwitów solnych na płytkach klinkierowych.

Bardzo dobre właściwości dyfuzyjne, dzięki którym ściany oddychają.

A. Ogólne parametry systemu:

Wymiary płyt głównych: NF: 1383 x 666 mm, RF:1255 x 690 mm, WDF: 1245 x 704 mm, DF: 1390 x 705 mm, RF: 1383 X 690 mm.
Wymiary narożników: 240 x 240 mm, 240 x 105 mm
Grubość warstwy izolacyjnej: od 31 mm (uzależniona od potrzeb konstrukcyjnych)
Grubość warstwy pośredniej: 3 – 5 mm Grubość warstwy licowej: 17 mm
Płyta Iso-Klink-Pur: 0,98 mm
Ciężar płyty głównej: 25 – 30 kg (uzależniona od grubości płyty oraz rodzaju płytki)

B. Ogólne parametry użytych materiałów:

Okładzinowe płytki klinkierowe firmy Feldhaus – Klinker GmbH wymiary: według deklaracji producenta
absorpcja wody: 2-18 %mrozoodporność: tak
Płyta z pianki poliuretanowej PUREX WG 0935.3 FAN B2 współczynnik przewodzenia ciepła: λ = 0, 025 W / m k przepuszczalność pary wodnej μ: 30 ÷ 60 gęstość: 49 ÷ 54 kg / m³
Warstwa pośrednia ( kruszywo kwarcowe tzw. mikrobeton )
Stabilizator płaskości płyt (welon z włókna szklanego)

C. Klasyfikacja zachowania wobec ognia

SYSTEM NIE ROZPRZESTRZENIAJĄCY OGNIA (pianka samogasnąca)

D. Zezwolenia do stosowania w budownictwie

ATEST HIGIENICZNY PZH Nr HK/B/0815/01/2004
POLSKA NORMA PN-EN 13165
Deklaracja zgodności
Klasyfikacja ogniowa 01513/18/Z00NZP

Uwaga:

Rozmiar spoin między płytkami klinkierowymi (szerokość fugi) jest ściśle związany z wymiarami płytek. Ze względu na tolerancje wymiarowe płytek spoiny mogą się wahać od 10 ÷ 17 mm. Rozmiar teoretyczny wynosi 14 mm.

Komora spieniania (komora wtrysku pianki montażowej) Komora wtrysku pianki zapobiega występowaniu mostka termicznego i infiltracji. Szczelność między przyległymi płytami uzyskuje się poprzez wypełnienie komory wtryskowej pianką montażową.

Przyległe płyty zostają ze sobą jakby zespawane. Zasada stosowania komory wtrysku kompensuje nierówności podłoża, zapobiegając ewentualnym szkodom wywołanym wibracjami. Minimalna temperatura otoczenia w czasie wstrzykiwania pianki nie powinna być niższa niż -10 st. C.

System zabezpiecza przed wystąpieniem ewentualnych mostków termicznych między płytami i znakomicie uszczelnia fasady. Komora spieniania została zaprojektowana i wykonana w taki sposób, aby umożliwić wypłynięcie nadmiaru wtryskiwanej pianki montażowej w kierunku ściany (ukośne krawędzie z tyłu płyty). Stanowi to kolejną zaletę — dodatkowe połączenie polepszające mocowanie.

Magazynować płyty na paletach, na podłożu płaskim i poziomym.

Układać na palecie maksymalnie 20 ÷ 30 płyt głównych, 40 ÷ 100 płyt narożnikowych.
Ciężar palety z płytami głównymi ~ 500 ÷ 800 kg
Ciężar palety z płytami narożnikowymi ~ 400 ÷ 800 kg
Ułożone płyty na palecie owinąć folią nie przepuszczającą promieni ultrafioletowych.

Ostatnią płytę ułożyć tak, aby faktura płytek elewacyjnych była skierowana na zewnątrz.
Palety z płytami układać tak, aby można było odczytać etykietę i rozpoznać zawartość.
Nigdy nie składować palet jedna na drugą.
Unikać długotrwałego działania promieniowania słonecznego i wody.
Chronić osprzęt (klej, fugę, piankę montażową) przed mrozem i wilgocią oraz unikać bezpośredniego działania źródeł ciepła.
